የኤስኤኤስ ኬብል አጠቃላይ እይታ ከውስጣዊ ግንኙነት 8087 ወደ ውጫዊ ከፍተኛ ፍጥነት 8654
የድርጅት ደረጃ የማከማቻ ስርዓቶችን፣ ከፍተኛ አፈጻጸም ያላቸውን የስራ ቦታዎች፣ ወይም አንዳንድ የኤንኤኤስ መሳሪያዎችን ስንገነባ ወይም ስናሻሽል ብዙ ጊዜ ተመሳሳይ የሚመስሉ የተለያዩ ኬብሎች ያጋጥሙናል። ከነሱ መካከል ከ "MINI SAS" ጋር የተያያዙ ኬብሎች ወሳኝ ናቸው ነገር ግን ግራ ሊጋቡ ይችላሉ. ዛሬ ወደ "" ውስጥ እንገባለን.MINI SAS 8087 ወደ 8654 4i ኬብል"እና"MINI SAS 8087 ገመድ" አጠቃቀማቸውን እና ልዩነታቸውን በግልፅ ለመረዳት እንዲረዳዎት።
I. መሰረታዊ መረዳት፡ MINI SAS ምንድን ነው?
በመጀመሪያ SAS (Serial Attached SCSI) የኮምፒዩተር ውጫዊ መሳሪያዎችን በዋናነት ሃርድ ዲስክን ለማገናኘት እና ለመቆጣጠር የሚያገለግል ፕሮቶኮል ነው። ጊዜው ያለፈበት ትይዩ SCSI ቴክኖሎጂን ተክቷል። MINI SAS የኤስኤኤስ በይነገጽ አካላዊ ቅርጽ ነው፣ እሱም ከቀድሞዎቹ የኤስኤኤስ በይነገጾች ያነሰ እና ባለከፍተኛ ባንድዊድዝ ግንኙነቶችን በውስን ቦታዎች ማቅረብ ይችላል።
በ MINI SAS የዝግመተ ለውጥ ወቅት, የተለያዩ የበይነገጽ ሞዴሎች ብቅ አሉ, ከእነዚህም መካከል SFF-8087 እና SFF-8654 ሁለት በጣም አስፈላጊ ተወካዮች ናቸው.
MINI SAS 8087 (SFF-8087)ይህ የውስጥ MINI SAS አያያዥ ክላሲክ ሞዴል ነው። በተለምዶ ማዘርቦርድን (HBA ካርድ) ከጀርባ አውሮፕላን ወይም በቀጥታ ከበርካታ ሃርድ ድራይቮች ጋር ለማገናኘት የሚያገለግል ባለ 36-ሚስማር በይነገጽ ነው። አንድ የኤስኤፍኤፍ-8087 በይነገጽ አራት የኤስኤኤስ ቻናሎችን ያዋህዳል፣ እያንዳንዳቸው በንድፈ ሀሳብ 6Gbps (በ SAS ስሪት ላይ በመመስረት፣ እንዲሁም 3Gbps ወይም 12Gbps ሊሆን ይችላል) ስለዚህ አጠቃላይ የመተላለፊያ ይዘት እስከ 24Gbps ይደርሳል።
MINI SAS 8654 (SFF-8654)ይህ አዲስ የውጭ አያያዥ መስፈርት ነው፣ ብዙ ጊዜ Mini SAS HD በመባል ይታወቃል። በተጨማሪም 36 ፒን አለው ነገር ግን በአካላዊ ሁኔታ ትንሽ እና በንድፍ ውስጥ በጣም የታመቀ ነው. በዋናነት ከአገልጋይ አስተናጋጅ ወደ ውጫዊ የዲስክ ካቢኔ ያሉ ውጫዊ የመሳሪያ ወደቦችን ለማገናኘት ያገለግላል። አንድ SFF-8654 በይነገጽ አራት የኤስኤኤስ ቻናሎችን ይደግፋል እና ከ SAS 3.0 (12Gbps) እና ከፍተኛ ስሪቶች ጋር ተኳሃኝ ነው።
II. ኮር ትንተና፡ MINI SAS 8087 እስከ 8654 4i ኬብል

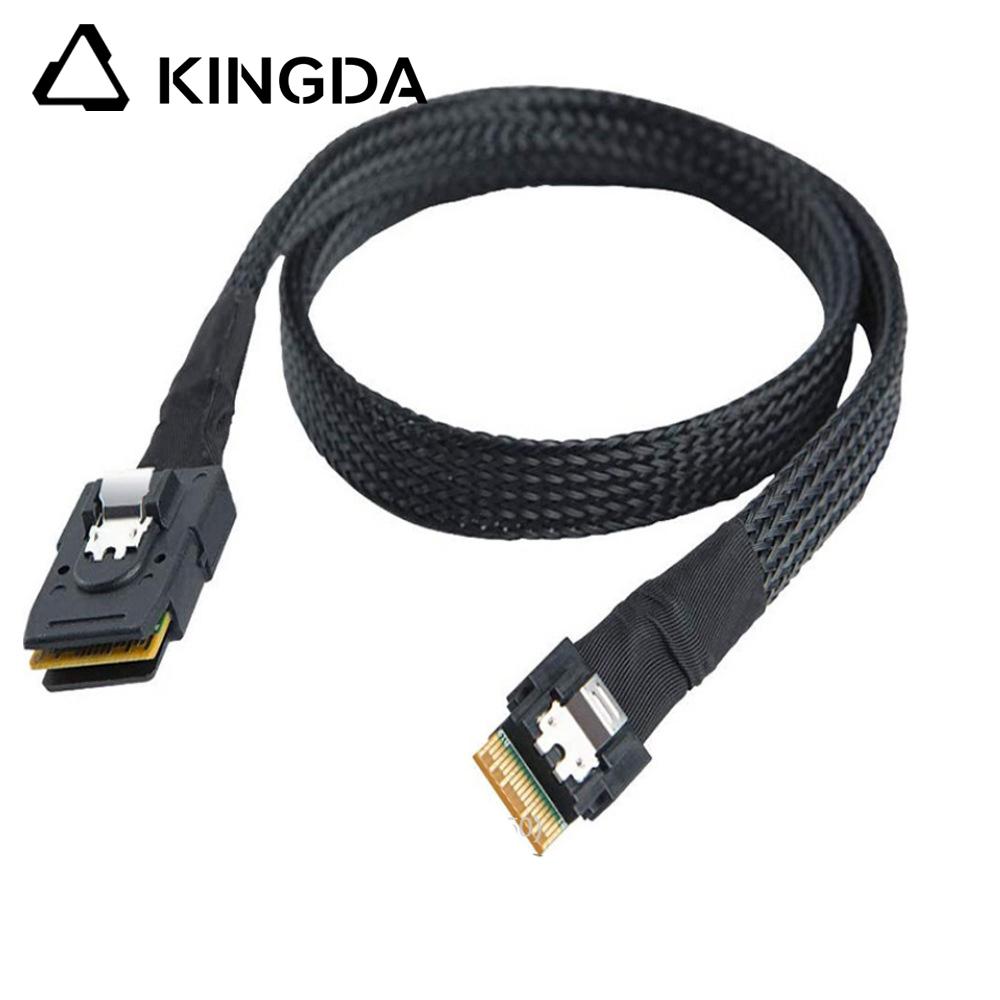

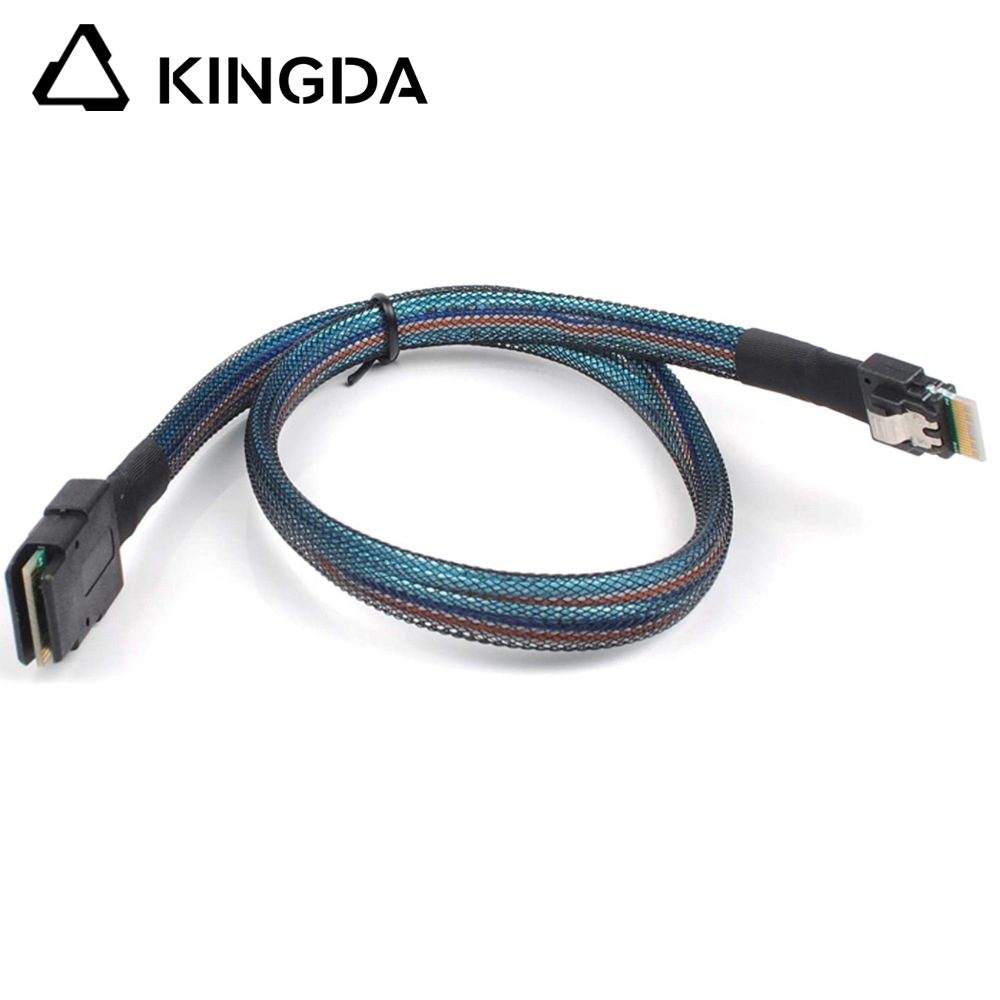

አሁን፣ በመጀመሪያው ቁልፍ ቃል ላይ እናተኩር፡-MINI SAS 8087 ወደ 8654 4i ኬብል.
ከስሙ በቀጥታ መተርጎም እንችላለን፡-
አንደኛው ጫፍ SFF-8087 በይነገጽ (ውስጣዊ በይነገጽ) ነው።
ሌላኛው ጫፍ SFF-8654 በይነገጽ (ውጫዊ በይነገጽ) ነው.
"4i" ብዙውን ጊዜ "4 ቻናሎችን በውስጥ" ይወክላል, እዚህ ይህ ገመድ ሙሉ ባለ 4-ቻናል SAS ግንኙነትን ስለሚይዝ መረዳት ይቻላል.
የዚህ ገመድ ዋና ተግባር ምንድነው? - የአገልጋዩን ውስጣዊ እና ውጫዊ የማስፋፊያ ማከማቻ የሚያገናኘው "ድልድይ" ነው.
የተለመዱ የመተግበሪያ ሁኔታዎች፡-
በማዘርቦርድ ላይ ከኤስኤፍኤፍ-8087 በይነገጽ ጋር የHBA ካርድ ያለው የማማው አገልጋይ ወይም የስራ ቦታ እንዳለህ አስብ። አሁን, ውጫዊ የ SAS ዲስክ ድርድር ካቢኔን ማገናኘት ያስፈልግዎታል, እና የዚህ የዲስክ ካቢኔ ውጫዊ በይነገጽ በትክክል SFF-8654 ነው.
በዚህ ጊዜ እ.ኤ.አMINI SAS 8087 ወደ 8654 4i ኬብልወደ ጨዋታ ይመጣል። የ SFF-8087 ጫፉን በአገልጋዩ ውስጣዊ HBA ካርድ ውስጥ አስገብተው የኤስኤፍኤፍ-8654 ጫፍን ከውጭ ዲስክ ካቢኔ ወደብ ያገናኙታል። በዚህ መንገድ አገልጋዩ በዲስክ ካቢኔ ውስጥ ያሉትን ሁሉንም ሃርድ ድራይቭ ማወቅ እና ማስተዳደር ይችላል።
በቀላል አነጋገር፣ ይህ በአገልጋዩ ውስጥ ካለው የኤስኤኤስ መቆጣጠሪያ ወደ ውጫዊ ማከማቻ መሳሪያው እንከን የለሽ እና ከፍተኛ ፍጥነት ያለው የመረጃ ማስተላለፍ የ‹‹ከውስጥ ወደ ውጪ›› የግንኙነት መስመር ነው።
III. የንጽጽር ግንዛቤ፡MINI SAS 8087 ገመድ
ሁለተኛው ቁልፍ ቃል "MINI SAS 8087 Cable" ሰፋ ያለ ጽንሰ-ሐሳብ ነው, አንድ ወይም ሁለቱም ጫፎች የኤስኤፍኤፍ-8087 መገናኛዎች ያሉት ገመድ ያመለክታል. ብዙውን ጊዜ ለመሳሪያዎች ውስጣዊ ግንኙነቶች ያገለግላል.
የተለመዱ የ MINI SAS 8087 የኬብል ዓይነቶች የሚከተሉትን ያካትታሉ:
የቀጥታ ግንኙነት አይነት (SFF-8087 ወደ SFF-8087): በጣም የተለመደው አይነት, HBA ካርድ እና አገልጋይ backplane መካከል ቀጥተኛ ግንኙነት የሚያገለግል.
የቅርንጫፉ አይነት (SFF-8087 እስከ 4x SATA/SAS)፡ አንደኛው ጫፍ SFF-8087 ነው፣ ሌላኛው ጫፍ ደግሞ ወደ 4 ነፃ የSATA ወይም SAS ዳታ በይነ ገፅ ቅርንጫፍ ነው። ይህ ገመድ ብዙውን ጊዜ የ HBA ካርዱን ከ 4 ገለልተኛ SATA ወይም SAS ሃርድ ድራይቮች በኋለኛ አውሮፕላን ውስጥ ሳያልፍ በቀጥታ ለማገናኘት ያገለግላል።
የተገላቢጦሽ የቅርንጫፍ አይነት (SFF-8087 ወደ SFF-8643): የቆዩ መደበኛ HBA ካርዶችን ከተዘመኑ በይነገጽ (እንደ SFF-8643) ከኋላ አውሮፕላን ወይም ከሃርድ ድራይቮች ጋር ለማገናኘት ይጠቅማል።
ከ 8087 እስከ 8654 ኬብል ቁልፍ ልዩነቶች:
የማመልከቻ ቦታ፡ MINI SAS 8087 ኬብል በዋናነት በአገልጋይ ቻሲስ ውስጥ ጥቅም ላይ ይውላል። ከ 8087 እስከ 8654 ኬብል በተለይ ውስጣዊ እና ውጫዊ መሳሪያዎችን ለማገናኘት ያገለግላል.
የተግባር አቀማመጥ: የመጀመሪያው "የውስጥ ግንኙነት" ገመድ ሲሆን ሁለተኛው ደግሞ "የውስጥ - ውጫዊ ድልድይ" ገመድ ነው.
IV. ማጠቃለያ እና የግዢ ጥቆማዎች
ባህሪ MINI SAS 8087 እስከ 8654 4i ኬብል አጠቃላይ MINI SAS 8087 ኬብል
የበይነገጽ ጥምር አንድ ጫፍ SFF-8087፣ አንድ ጫፍ SFF-8654 አብዛኛውን ጊዜ ሁለቱም ጫፎች SFF-8087 ናቸው፣ ወይም አንድ ጫፍ ቅርንጫፎች ወጥተዋል
ዋና አጠቃቀም የአገልጋዩን የውስጥ እና የውጭ ማከማቻ ማስፋፊያ ካቢኔቶችን በማገናኘት በአገልጋዮች እና በማከማቻ መሳሪያዎች ውስጥ ያለው አካል ግንኙነት
የመተግበሪያ ሁኔታዎች ውጫዊ DAS (ቀጥታ የተያያዘ ማከማቻ) ግንኙነት HBA ካርድን ከኋላ አውሮፕላን ጋር በማገናኘት ወይም ሃርድ ድራይቭን በቀጥታ በማገናኘት ላይ
የኬብል አይነት ውጫዊ ገመድ (ብዙውን ጊዜ ወፍራም, የተሻለ መከላከያ) ውስጣዊ ገመድ
የግዢ ጥቆማዎች፡ መስፈርቶችን ግልጽ አድርግ፡ ውጫዊ መሳሪያዎችን ማገናኘት አለብህ ወይስ የውስጥ ሽቦን ብቻ ማከናወን አለብህ?
መገናኛዎችን ያረጋግጡ፡ ከመግዛትዎ በፊት እባክዎን በአገልጋዩ HBA ካርድ እና የማስፋፊያ ካቢኔ ላይ ያሉትን የበይነገጽ አይነቶች በጥንቃቄ ያረጋግጡ። SFF-8087 ወይም SFF-8654 መሆኑን ይወስኑ።
ለሥሪቶች ትኩረት ይስጡ፡ ገመዶቹ የሚፈልጉትን የኤስኤኤስ ፍጥነት (እንደ SAS 3.0 12Gbps) የሚደግፉ መሆናቸውን ያረጋግጡ። ከፍተኛ ጥራት ያላቸው ኬብሎች የምልክት ትክክለኛነት እና መረጋጋት ዋስትና ሊሰጡ ይችላሉ.
ተስማሚ ርዝመት፡- ለግንኙነት በጣም አጭር መሆን ወይም መታወክን ላለመፍጠር ከካቢኔ አቀማመጥ በመነሳት ተገቢውን የኬብል ርዝመት ይምረጡ።
ከዚህ በላይ ባለው ትንተና፣ "MINI SAS 8087 to 8654 4i Cable" እና "MINI SAS 8087 Cable" የሚለውን ግልጽ ግንዛቤ እንዳለህ እናምናለን። ቀልጣፋ እና አስተማማኝ የማከማቻ ስርዓት በመገንባት ረገድ የማይጠቅሙ "ዕቃዎች" ናቸው። ትክክለኛው ምርጫ እና አጠቃቀማቸው የስርዓቱን የተረጋጋ አፈፃፀም ለማረጋገጥ መሰረት ነው.
